Элементы трубопроводов­­

Поставляем под заказ Элементы трубопроводов по стандартам ASTM, ANSI, ASME, MSS: отводы, переходы, тройники, заглушки, бобышки, фланцы, прокладки и т.д. Работаем только с проверенными производителями трубопроводов. Качество продукции и сроки поставок гарантируем договорными обязательствами. Вся продукция поставляется с сертификатом заводских испытаний En 10204 тип 3.1. При необходимости обеспечиваем выполнение требований NACE (эксплуатация в агрессивной среде): NACE MR0103 "Материалы устойчивые к сульфидному растрескиванию под напряжением в средах нефтеперерабатывающих заводов"; NACE MR0175 "Промышленность нефтяная и газовая - Материалы для использования в средах, содержащих сероводород, при нефте- и газодобыче". Оформляем доставку продукции по всей России. Заявку рекомендуем отправить на наш 📧 info@tpk-mos.ru или воспользоваться формой обратной связи.


Общая информация

Детали трубопроводов это части трубопровода, предназначенные для соединения отдельных его участков с изменением или без изменения проходного сечения трубопровода.
К соединительным деталям трубопроводов относятся:
  • Отводы. В зависимости от способа изготовления подразделяются на крутоизогнутые, гнутые, штампосварные и сварные (секционные). Крутоизогнутые отводы изготавливаются из бесшовных труб и прямошовных сварных труб методом горячей штамповки или протяжки, с радиусом гиба не более 1.5DN. Гнутые отводы изготавливаются из бесшовных труб с радиусом гиба более DN. Штампосварные отводы изготавливаются из листа штамповкой или горячей формовкой с последующей сваркой. Сварные секционные отводы изготавливаются из секций трубы с использованием сборки и сварки.
  • Переходы. В зависимости от способа изготовления могут быть бесшовными, сварными или лепестковыми. Переход бесшовный изготовлен из труб или листового проката штамповкой и не имеет сварных швов. Переход сварной изготовлен из листового проката способом вальцовки с последующей сваркой. Переход лепестковый изготовлен из труб вырезкой на концах трубы клиньев и обсадкой их с нагревом с последующей сваркой.
  • Тройники. Подразделяются на бесшовные, сварные и штампосварные. Бесшовные тройники изготавливаются из бесшовной трубы способом горячей формовки или гидроштамповки. Сварные тройники изготавливаются из бесшовных и сварных труб врезкой штуцера. Тройники штампосварные изготавливаются из листа способом горячей штамповки с отбортовкой горловины и последующей сваркой швов.
  • Крестовины. Могут изготавливаться из бесшовных, а также из прямошовных сварных труб или стального листа с вальцеванием и последующей сборкой и сваркой.
  • Фланцы. Фланцы изготавливаются из поковок.
  • Заглушки. Заглушки изготавливаются из листового проката или поковок.

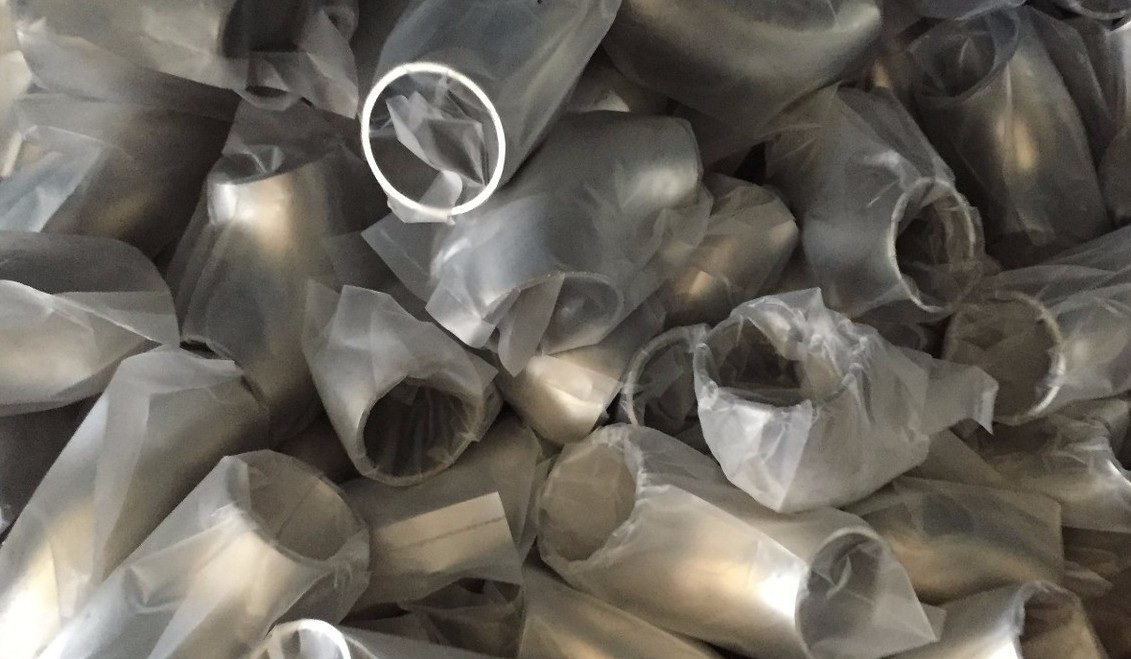

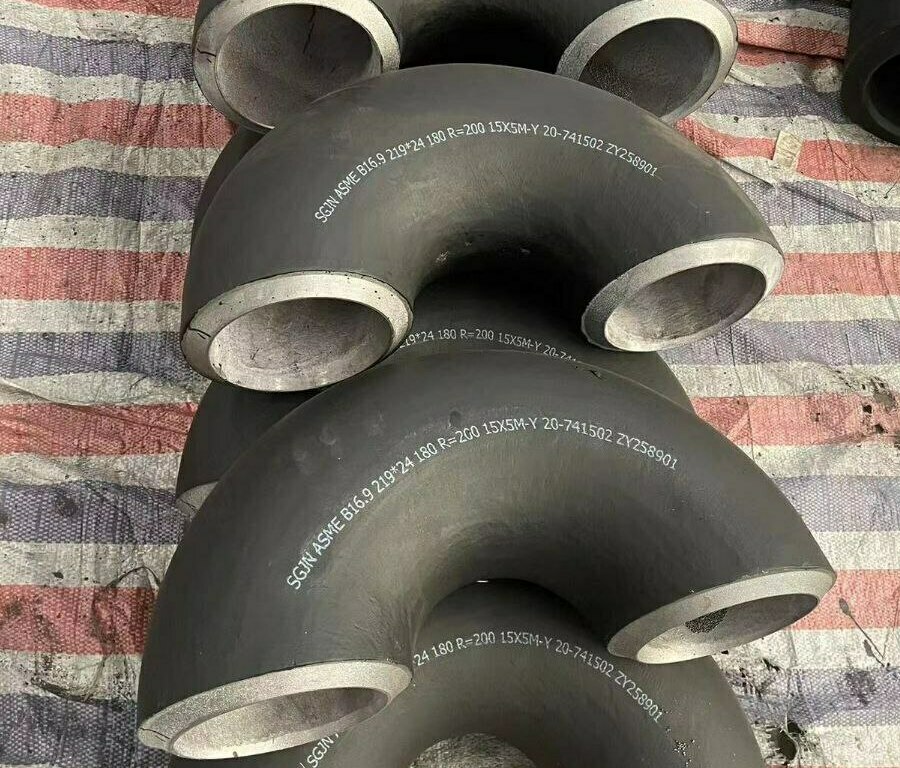

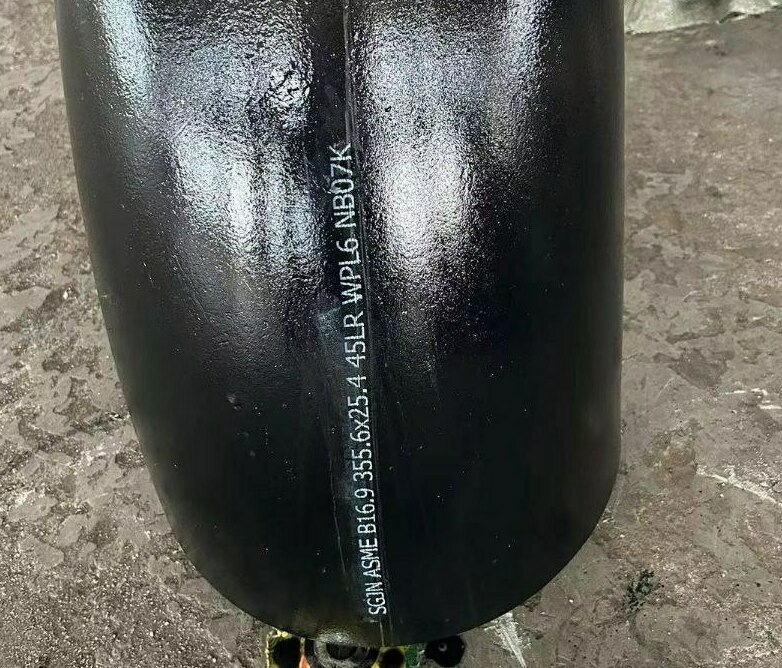

Фитинги приварные встык

ТПК Московия предлагает возможность заказать высокопрочные фитинги для соединения сваркой встык (BW): Отводы 45°, 90°, 180° с нормальным радиусом закругления (ELBOW LR) и с укороченным радиусом закругления (ELBOW SR); Переходы концентрические (REDUCER CONC) и эксцентрические (REDUCER ECC); Тройники равнопроходные (TEE EQ) и переходные (TEE RED); Крестовины (CROSS); Заглушки эллиптические (CAP).
Данные фитинги из деформируемой стали под стыковую сварку должны соответствовать стандарту ASME B16.9 для номинальных размеров до DN1200 (<NPS 48"). Фитинги, имеющие номинальный размер выше DN1200 (>NPS 48"), должны соответствовать стандарту MSS SP-75.
Фитинги приварные встык отлично зарекомендовали себя в газо- и нефтепромышленности, а именно в газопроводах с высоким давлением и в системах поставки и распределения различных жидкостей.


Материал:

  • Фитинги из углеродистой и легированной стали для применения в условиях низких температур: ASTM A420 - WPL6, WPL9, WPL3, WPL8.
  • Фитинги из углеродистой и легированной стали для применения в условиях умеренных и высоких температур: ASTM A234 - WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP91 и т.д.
  • Фитинги из легированной и нержавеющей стали для применения в условиях высоких температур: ASTM A182 - F1, F2, F5, F91, F11, F304L, F316L, F316Ti, F321, F347 и т.д.
  • Фитинги из аустенитной нержавеющей стали: ASTM A403 - WP304L, WP316L, WP316Ti, WP321, WP347, WP904L и т.д.


Геометрия:

  • ASME / ANSI B16.9 "Фитинги заводского изготовления, приварные встык"
  • MSS SP-75 "Стандартная практика для высокопрочных кованых фитингов приварные встык"


ТИПОразмер:

  • Наружный диаметр: 1/2”~72”
  • Толщина стенки SCH: STD, S40, XS, S80, S120, S160, XXS

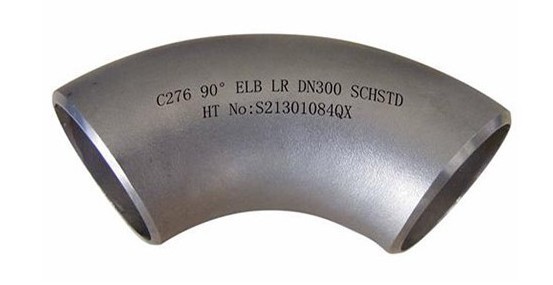

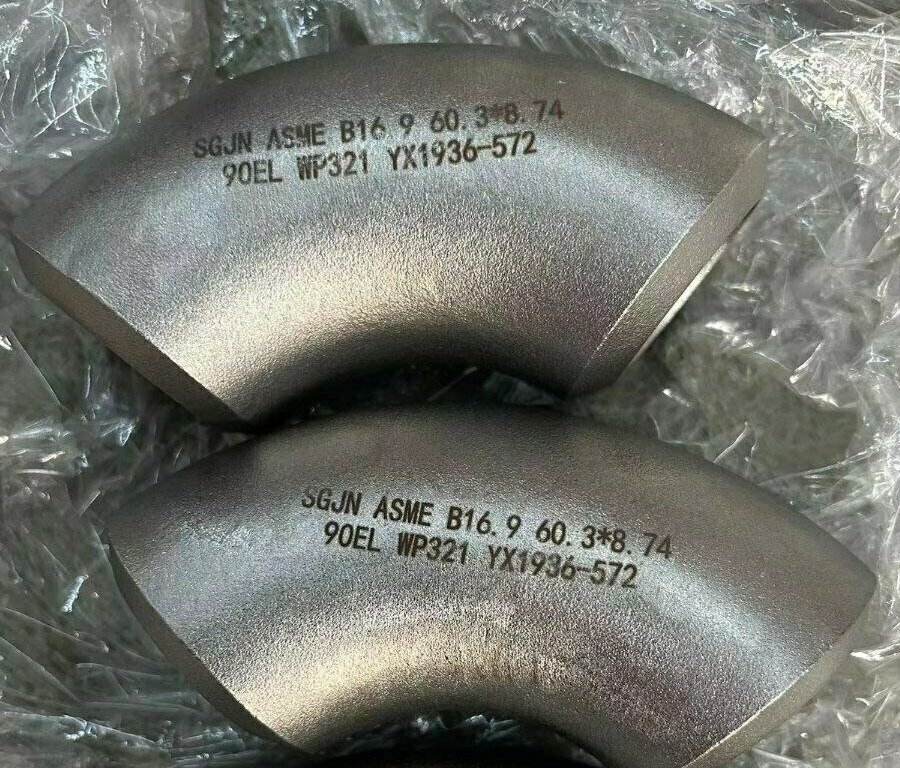

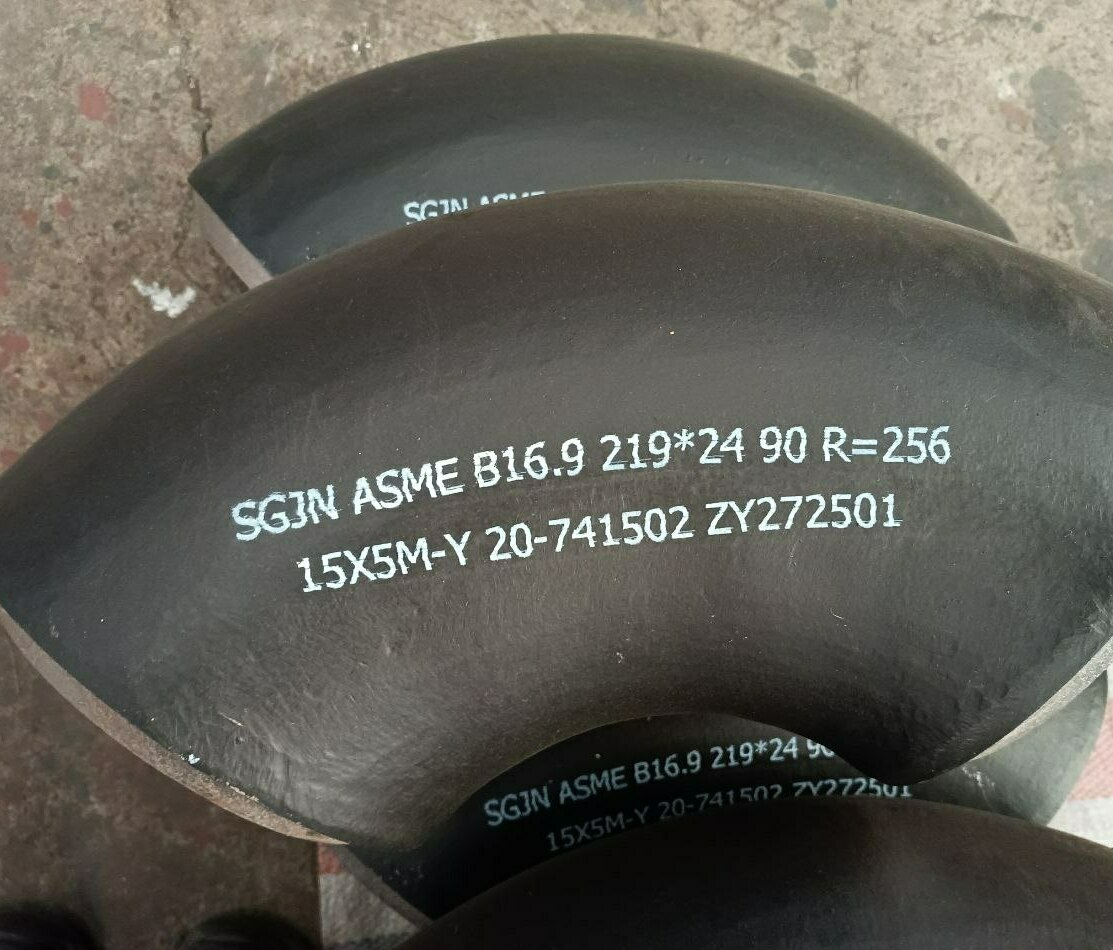

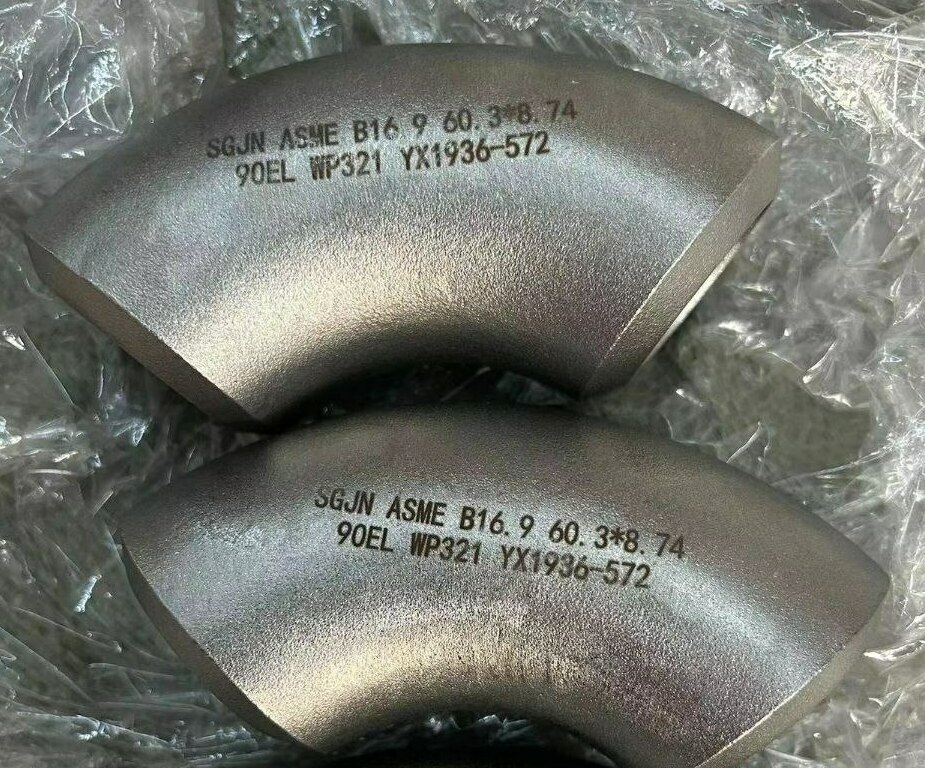

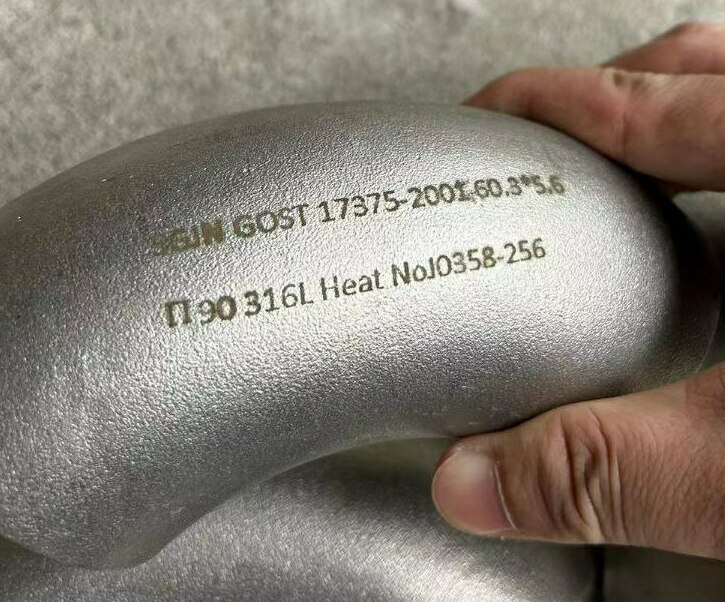

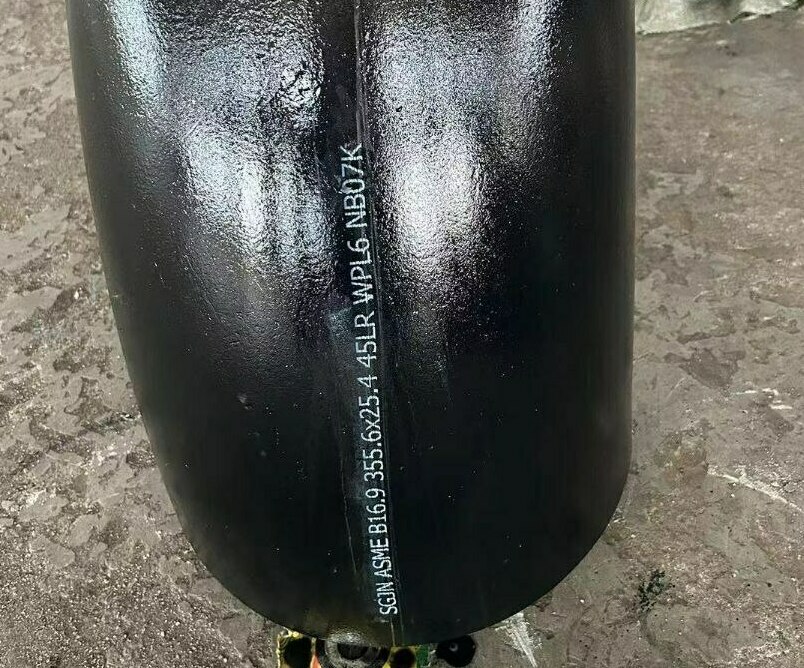

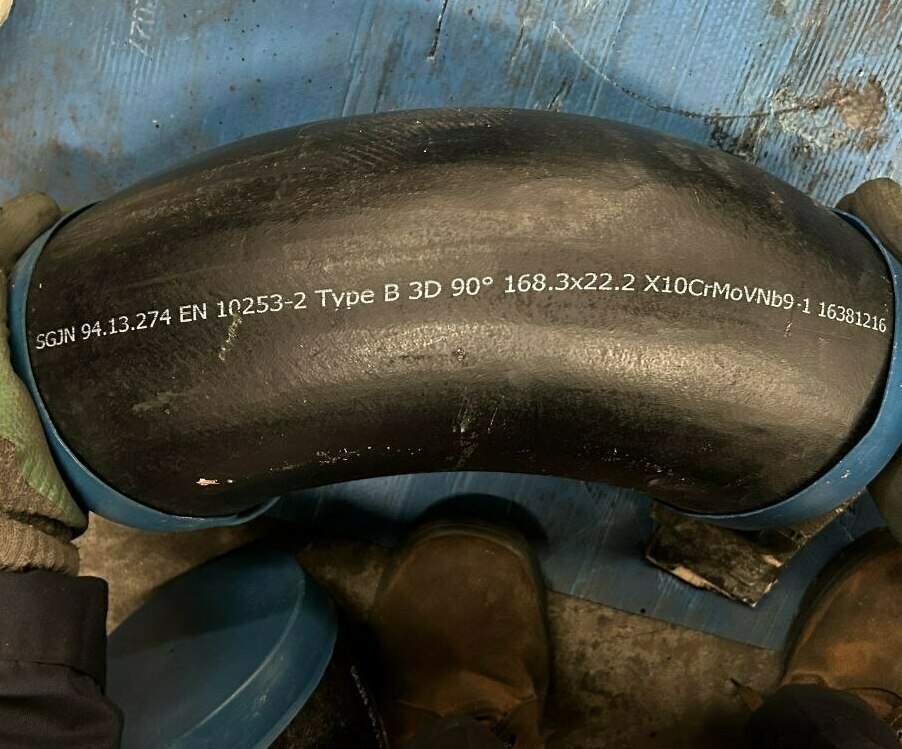

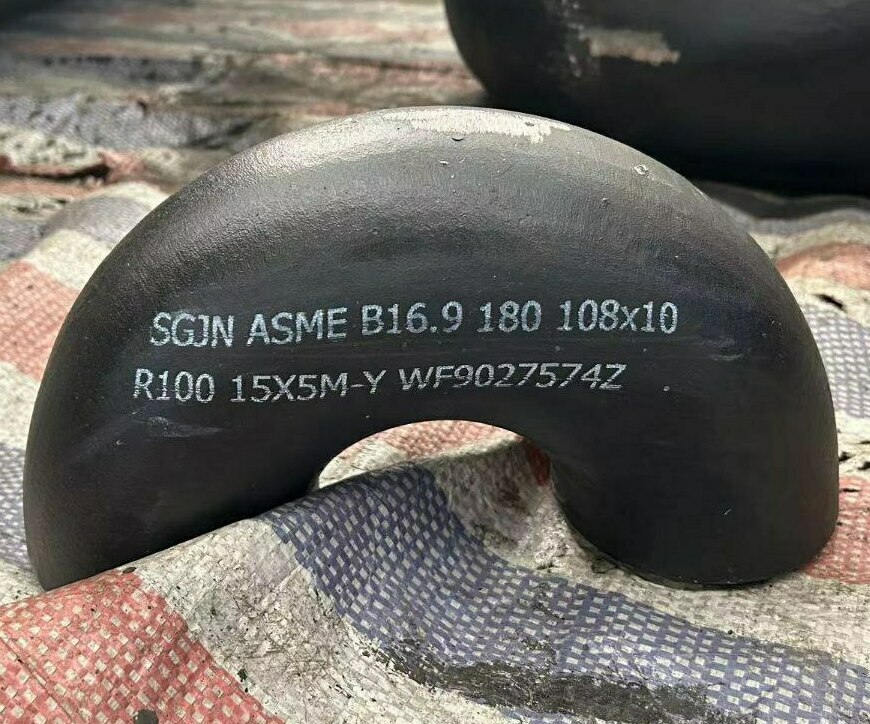

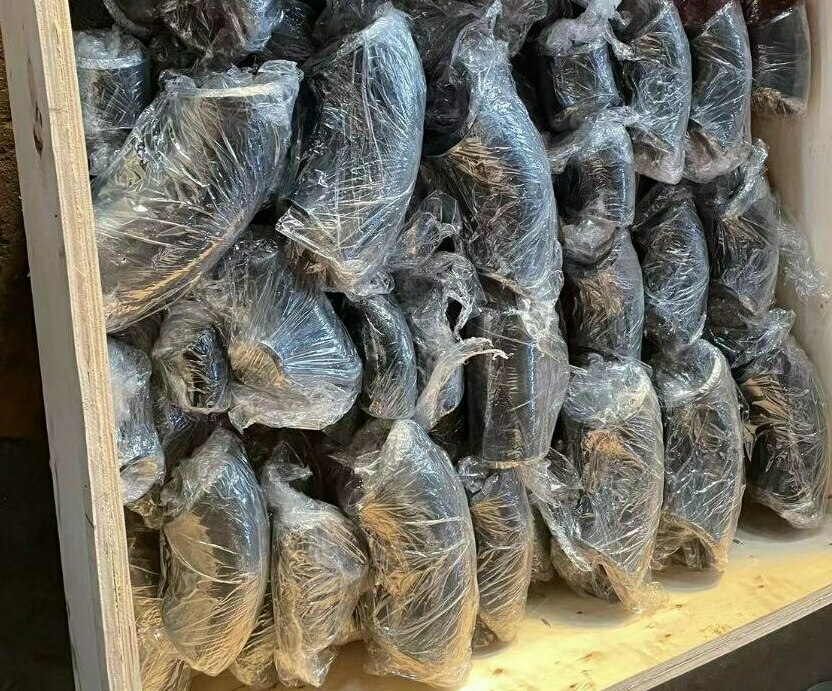

Отвод ASTM A403 WP904L ANSI ASME B16.9

Тройник ASTM A420 WPL6 ANSI ASME B16.9

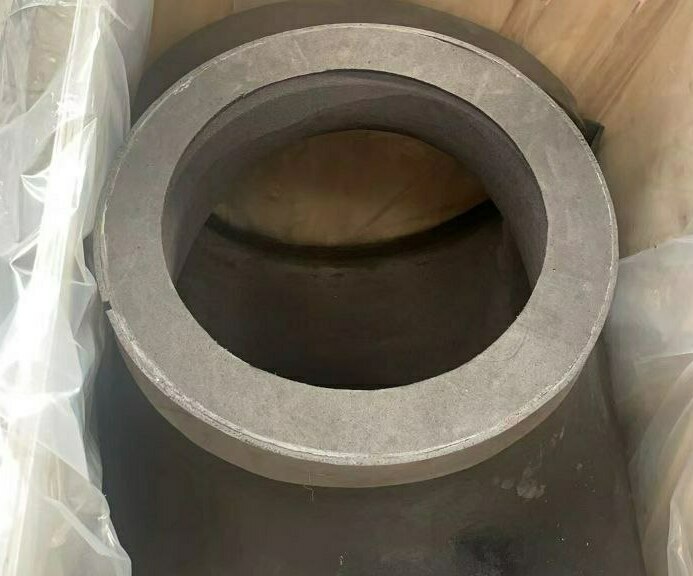

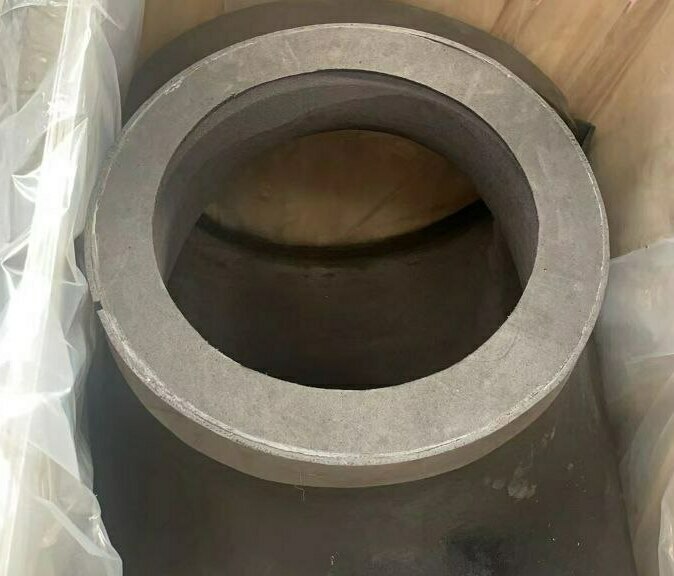

Переход ASTM A234 WP 91 ANSI ASME B16.9
На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204

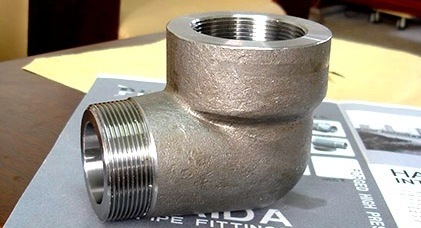

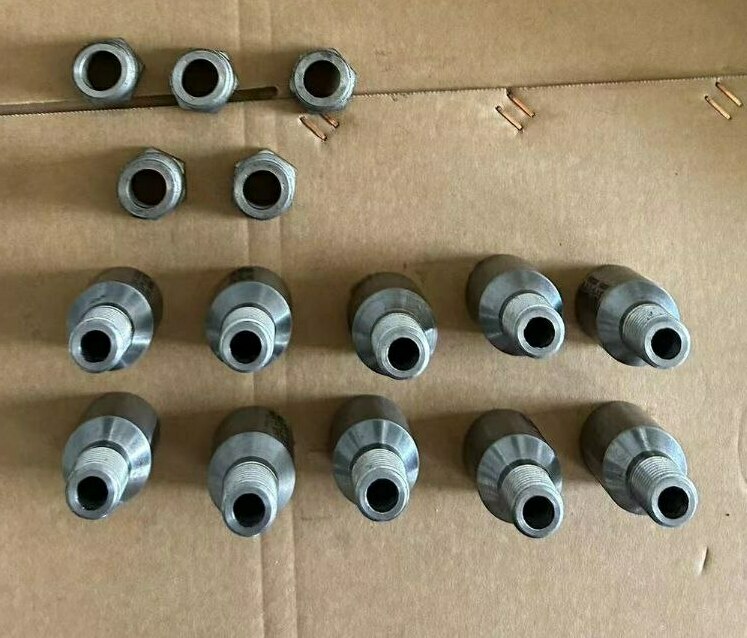

Цельнокованые фитинги

Наш ассортимент богат на цельнокованые фитинги соединением сваркой встык (BW), сваркой враструб (SW) и резьбовым (THRD).
Кованные фитинги SW и THRD должны соответствовать требованиям ASME B16.11 для размеров до 4 дюймов (DN100): Отводы (ELBOW), Тройники (TEE), Крестовины (CROSS), Муфты (COUPLING), Полумуфты (HALF-COUPLING), Заглушки (CAP) и Пробки (PLUG).
Кованые отводные фитинги BW, SW и THRD должны соответствовать стандарту MSS SP-97: Бобышки для приварки встык Велдолет (WELDOLET), Бобышки для приварки внахлест Соколет (SOCKOLET), и Бобышки резьбовые Тредолет (THREDOLET).

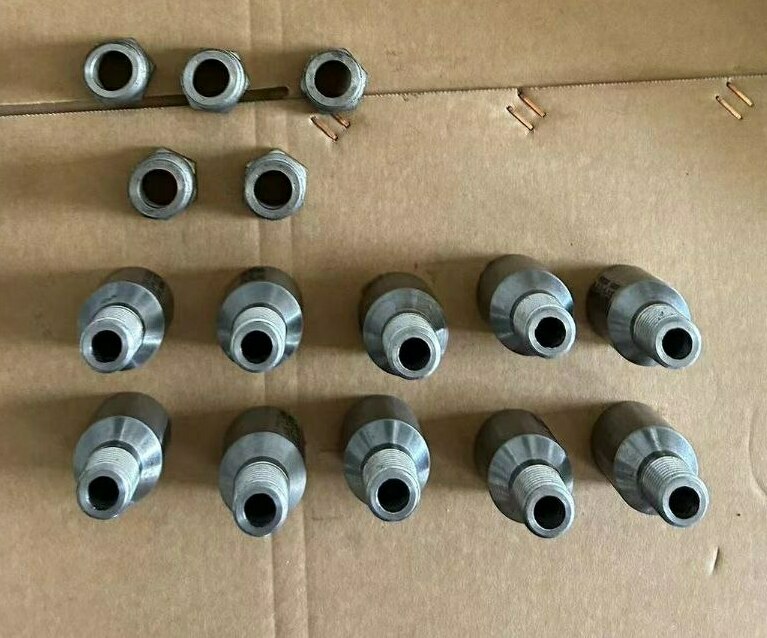

Переходные ниппели (SWAGED NIPPLE) и пробки (BULL PLUG) регламентирует MSS SP-95.
Вы можете заказать интересующий Вас фитинг, связавшись с нами любым удобным способом. Ниже представлены основные виды данной продукции.


Материал:

  • Цельнокованые фитинги из углеродистой стали: ASTM A420 - WPL6, WPL9, WPL3, WPL8; ASTM A234 - WPB, WPC и т.д.
  • Цельнокованые фитинги из легированной стали: ASTM A182 - F1, F2, F5, F9, F91, F11, F12, F22, F56; ASTM A234 - WP1, WP12, WP11, WP22, WP5, WP91 и т.д.
  • Цельнокованые фитинги из нержавеющей стали: ASTM A403 - WP304L, WP316, WP316L, WP316Ti, WP321, WP347 и т.д.


Геометрия:

  • ASME / ANSI B16.11 "Кованые стальные фитинги, приварные враструб и резьбовые"
  • MSS SP-95 "Переходные ниппели и пробки"
  • MSS SP-97 "Кованые цельно армированные фитинги для ответвлений с концами, приварными в раструб, встык или резьбового типа"


ТИПОразмер:

  • Наружный диаметр: 1/8”~4”
  • Давление: Class 2000 ~ 9000

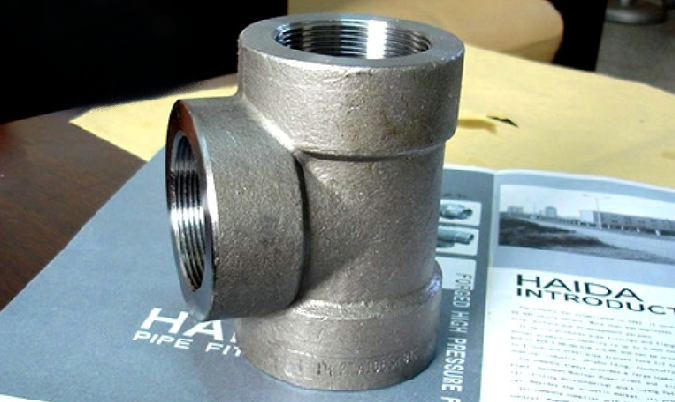

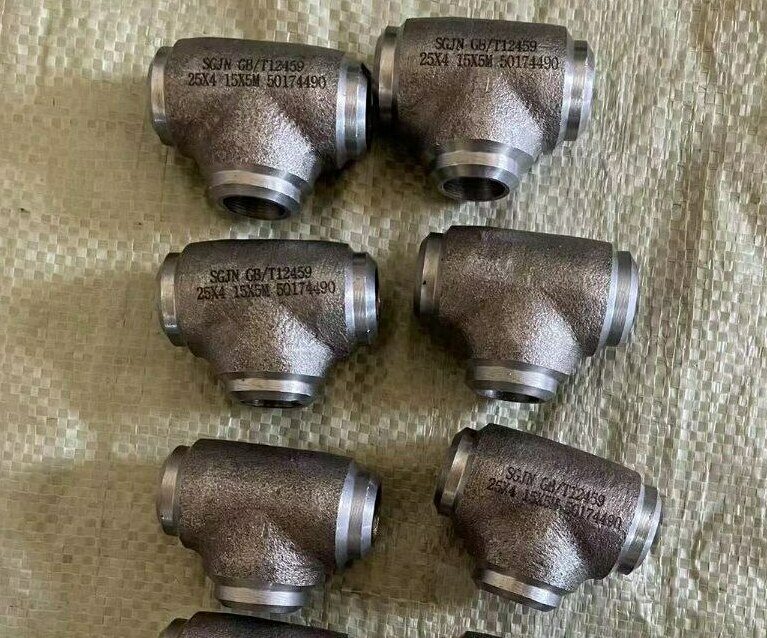

ТРОЙНИК РЕЗЬБОВОЙ, 3" NPT, 2000LBS, ASME B16.11

weldolets, sockolets, thredolets
На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204

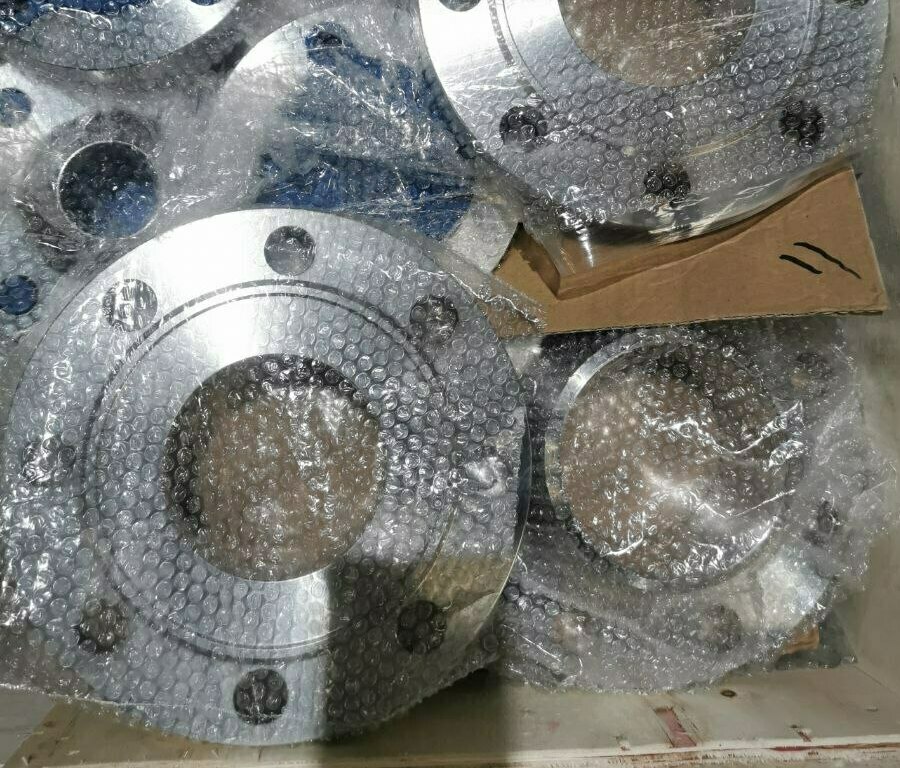

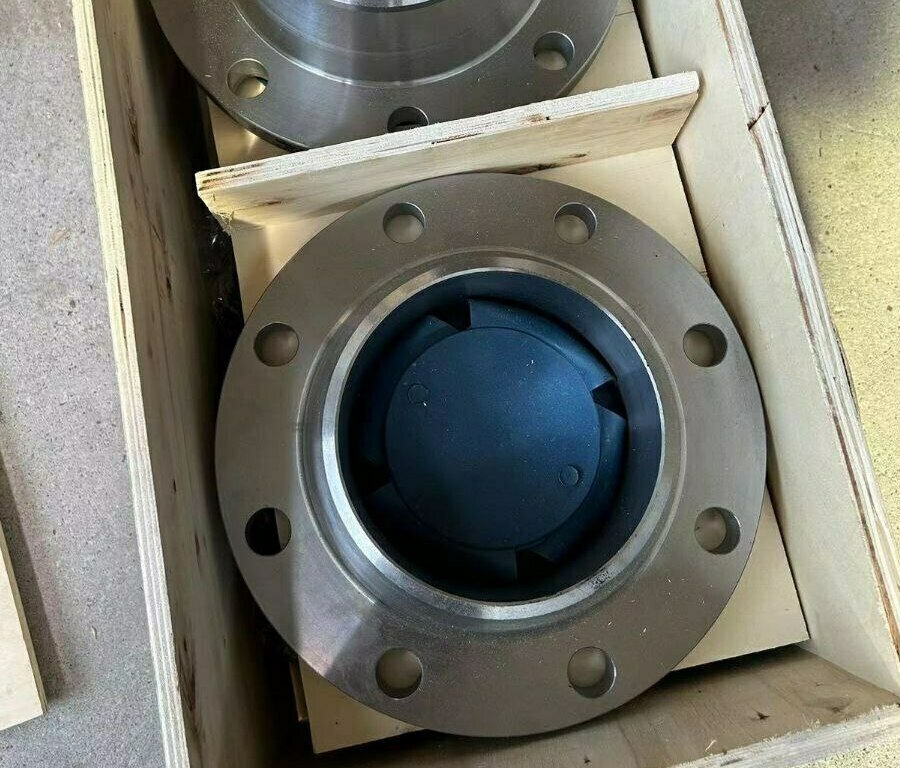

Фланцы

Фланцы в трубопроводных системах устанавливают для облегчения технического обслуживания и контроля, а также в силу конструктивных или технологических особенностей системы.
Фланцы классов 150 – 1500 с размерами до 24" (DN 600) и фланцы класса 2500 размерами до 12" (DN 300) должны соответствовать стандарту ASME B16.5.
Фланцы размером 26" (DN 700) и более должны соответствовать стандарту ASME B16.47.

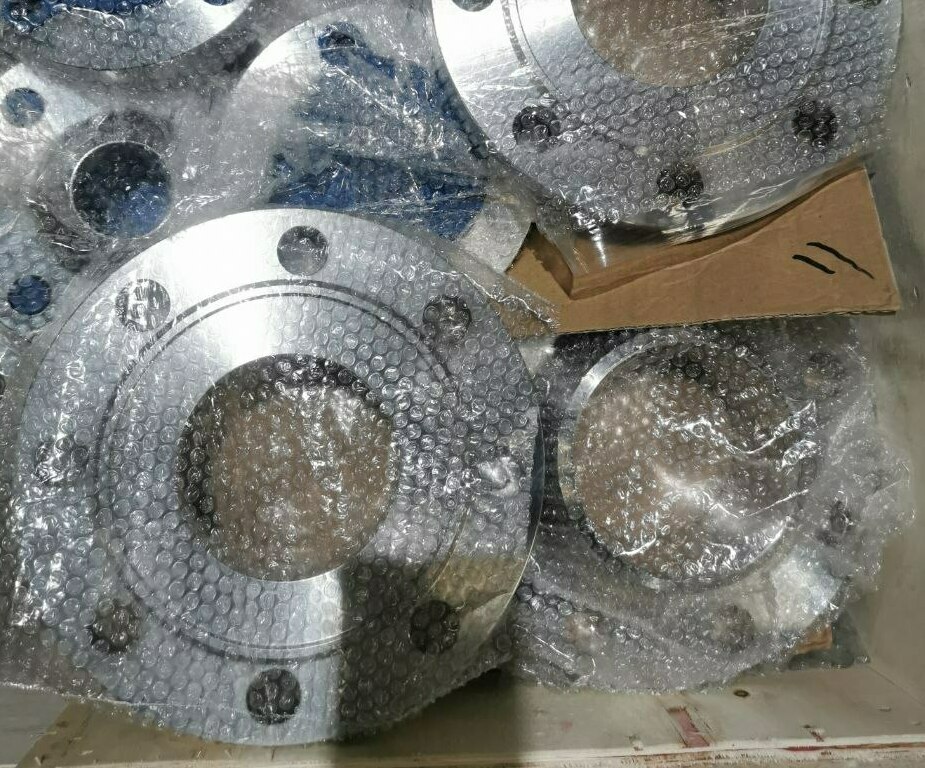

Основные типы поставляемых фланцев: Плоский приварной фланец (SO FLANGE), Воротниковый фланец (WN FLANGE), Раструбный фланец (SW FLANGE), Резьбовой фланец (ST FLANGE), Свободный фланец (LJ FLANGE), Заглушка фланцевая (BL FLANGE).
Основные типы поверхностей фланцев: Уплотнительная поверхность с соединительным выступом (Raised Face Flange - RF), Гладкая уплотнительная поверхность (Flat Face Flange - FF), Уплотнительная поверхность с впадиной под прокладку овального сечения (Ring Type Joint - RTJ), Выступ (Male Flange - SM, LM), Впадина (Female Flange - SF, LF), Шип (Tongue Flange - ST, LT), Паз (Groove Flange - SG, LG).
Перед тем, как купить фланцы, нужно обратить внимание на такие параметры, как тип фланца, диаметр, давление, а также марку стали и тип уплотнительной поверхности.


Материал:

  • Фланцы из поковок: ASTM A-105; ASTM A-181 - Gr60, Gr70; ASTM A-350 Gr LF2; ASTM A-182 - Gr F1, F11, Gr F22, Gr F21, Gr F5, Gr F7, Gr F9, F304, F304L, F316, F316L, F316Ti, F321, F347; ASTM B-564 Alloy 800H; ASTM B-247 6061-T6 и т.д.
  • Фланцы из отливок: ASTM A-352 Gr LCB; ASTM A-217 - Gr WC1, Gr WC6, Gr WC9, Gr C12; ASTM A-351 - Gr CF8, Gr CF3M и т.д.


Геометрия:

  • ASME / ANSI B16.5 "Фланцы и фланцевые фитинги: NPS 1/2 – NPS 24 – метрические /дюймы"
  • ASME / ANSI B16.47 "Стальные фланцы большого диаметра: номинальный размер трубы NPS 26 – NPS 60"


ТИПОразмер:

  • Диаметр: 1/2”~60” (15 мм ~ 1500 мм)
  • Давление: Class 150 ~ 2500
  • Тип фланца: SO; WN; SW; ST; LJ; BL
  • Тип поверхности: RF, FF, RTJ, SM, LM, SF, LF, ST, LT, SG, LG

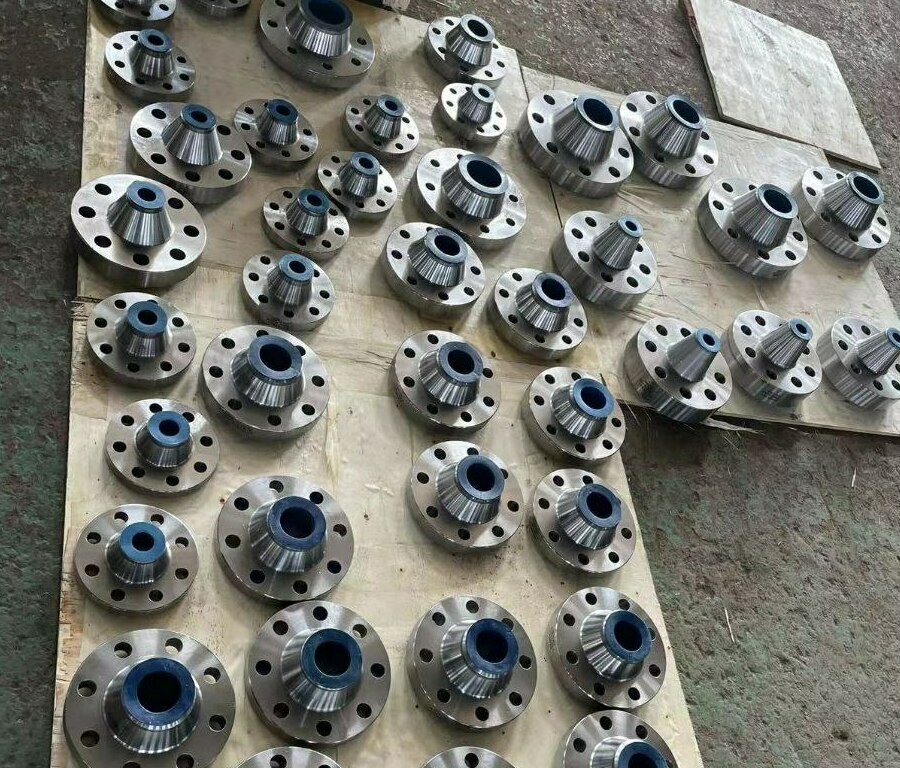

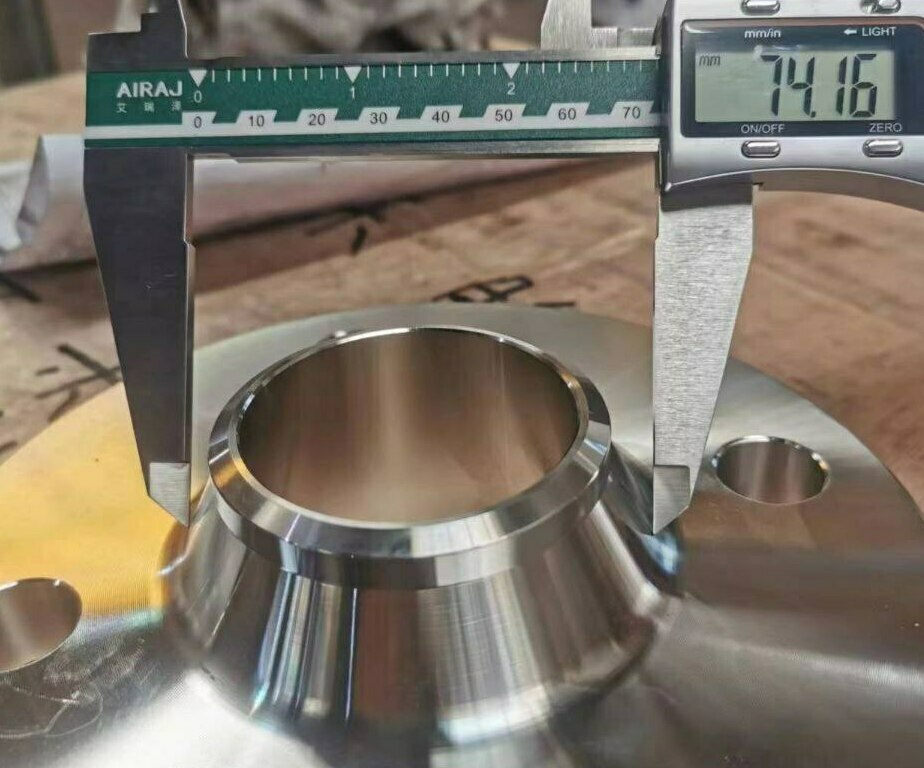

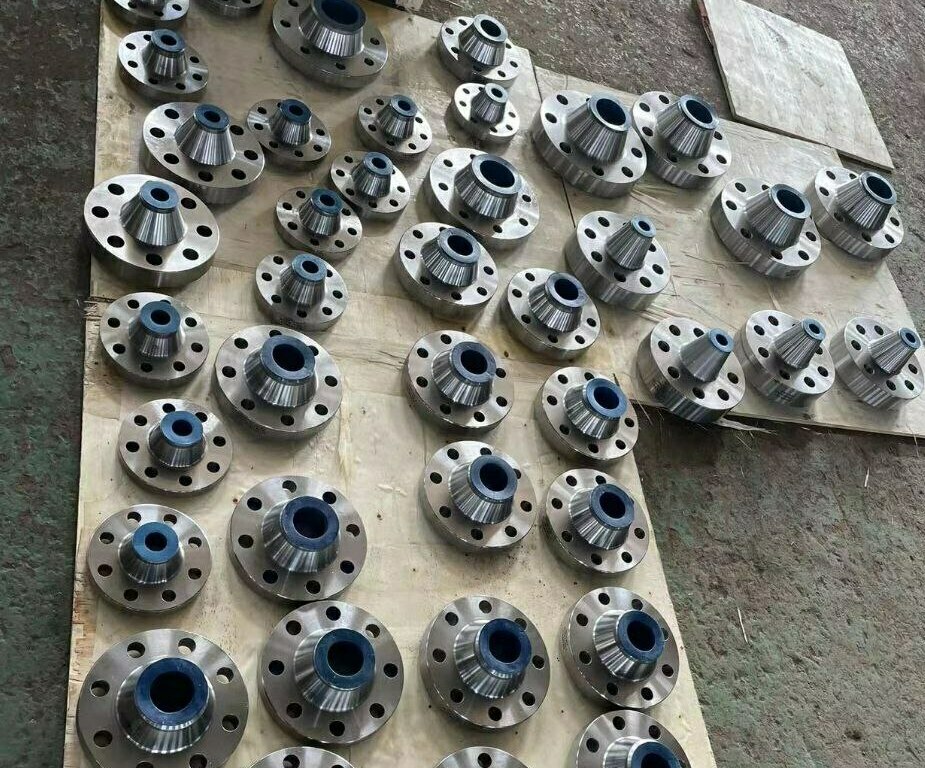

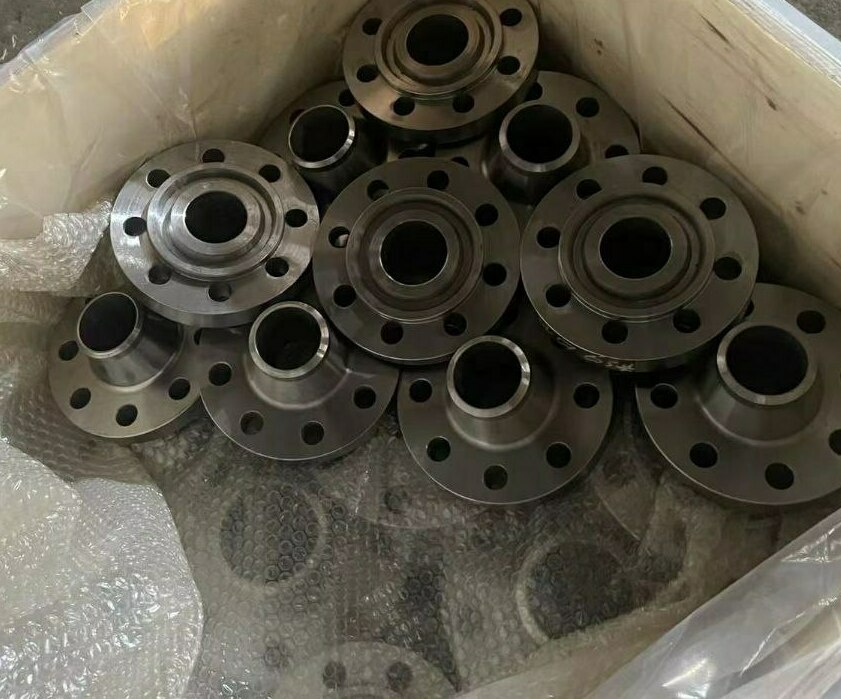

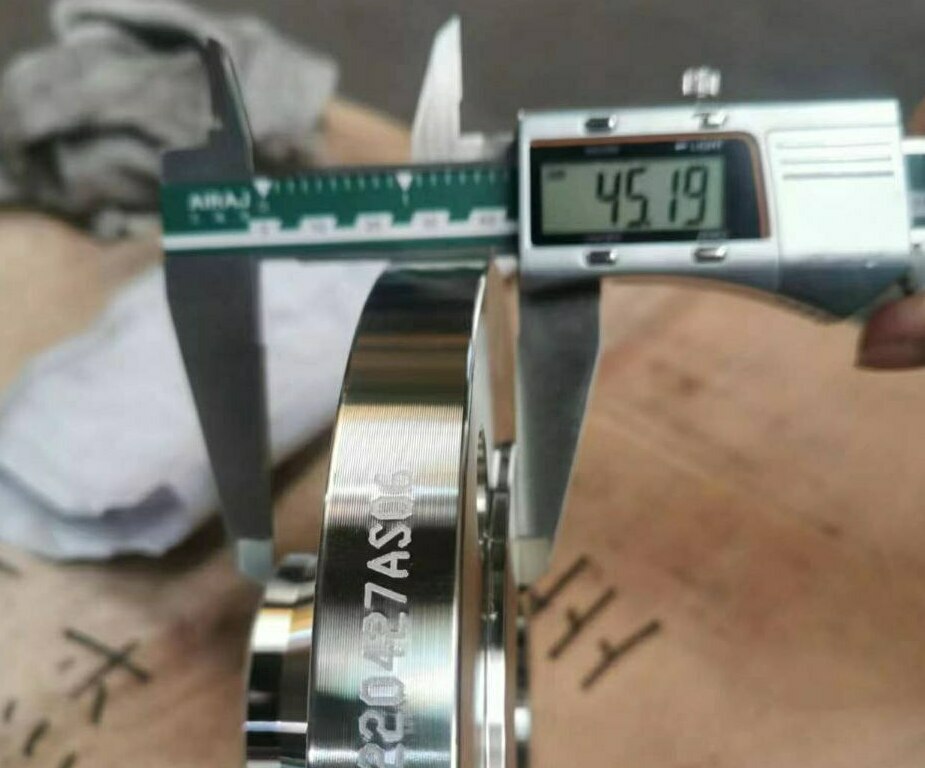

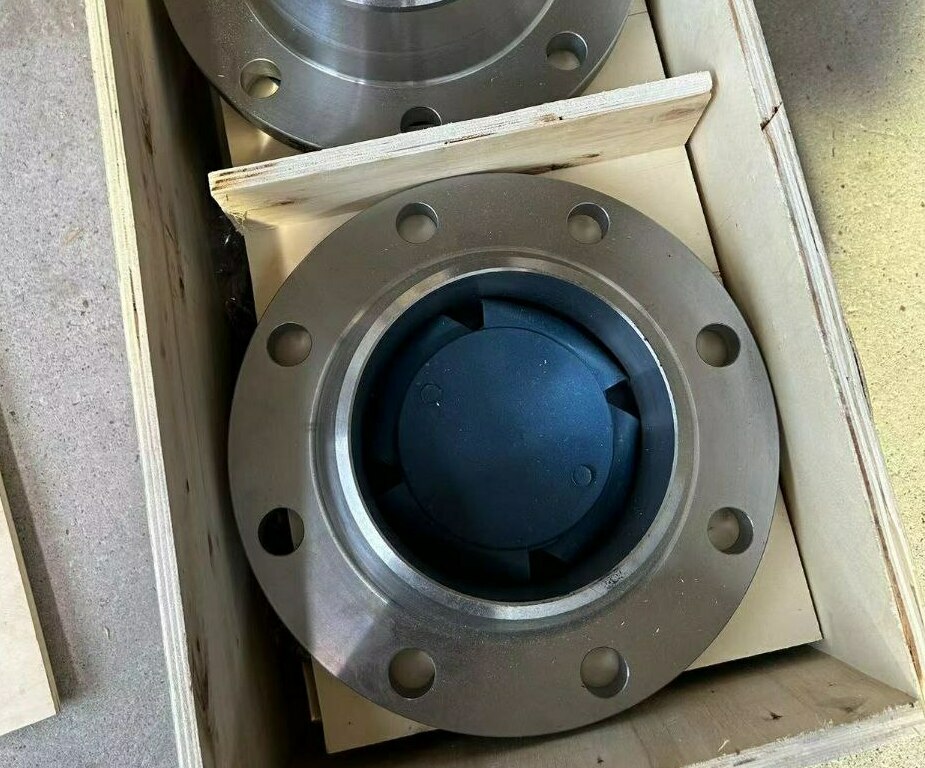

Фланец воротниковый WN 300LB F316Ti ANSI ASME B16.5

Фланец воротниковый WN 300LB F316Ti ANSI ASME B16.5
На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204


Металлические прокладки для фланцев

Данный тип продукции создан для герметизации фланцев, способствует их уплотнению, компенсирует перекосы, помогает предотвратить коррозию. Мы поставляем следующие виды прокладок:
Уплотнительные прокладки RING JOINT GASKETS (RTJ) должны быть восьмиугольными или овальными в поперечном сечении. Данные прокладки могут быть выполнены трех типов: R, RX или BX, с указанием размера, который относится к размеру фланца (NPS), класса давления и соответствующего стандарта фланцев (ASME B16.5, ASME B16.47 или API 6A).
Спирально-навитые прокладки SPIRAL WOUND GASKETS (SW) состоят из центрирующего кольца (CENTERING RING) и внутреннего кольца (INNER RING). Они идентифицируются по размеру фланца (NPS), классу давления и соответствующему стандарту фланца (ASME B16.5 или ASME B16.47). Данные прокладки разделяются на четыре типа: Спирально-навитая без колец (SW), Спирально-навитая c внутренним кольцом (SW/I), Спирально-навитая c наружным кольцом (SW/C), Спирально-навитая c наружным и внутренним кольцом (SWC/I)
Прокладки завальцованные в металлическую оболочку JACKETED GASKETS (JG) - сочетают в себе превосходную термостойкость металлической оболочки с уплотняющими свойствами наполнителя.


Материал:

  • Уплотнительные прокладки RTJ: Мягкое железо; Углеродистая сталь; AISI 410; AISI 304; AISI 316; AISI 347 и т.д.
  • Спирально-навитые прокладки SW: Углеродистая сталь; AISI 304; AISI 304L; AISI310; AISI316L; AISI347; AISI321; Monel 400; Nickel 200; Hastelloy B; Inconel 600; Хризотиловый асбест AS6; Слюда-графит ; Гибкий графит F.G.; Керамика CER и т.д.
  • Прокладки завальцованные в металлическую оболочку JG: Аl; Углеродистая сталь; Медь; Hastelloy В; Inconel 600; Nickel; Нержавеющая сталь; Асбест; Гибкий графит F.G.; PTFE и т.д.


Геометрия:

  • ASME / ANSI B16.20 "Металлические уплотнения для трубных фланцев - уплотнительные прокладки, спирально-навитые прокладки, и прокладки с оболочкой"


ТИПОразмер:

  • Диаметр: 1/2”~36” (15 мм ~ 900 мм)
  • Давление: Class 150 ~ 2500

Прокладка AISI 316 ANSI ASME B 16.20

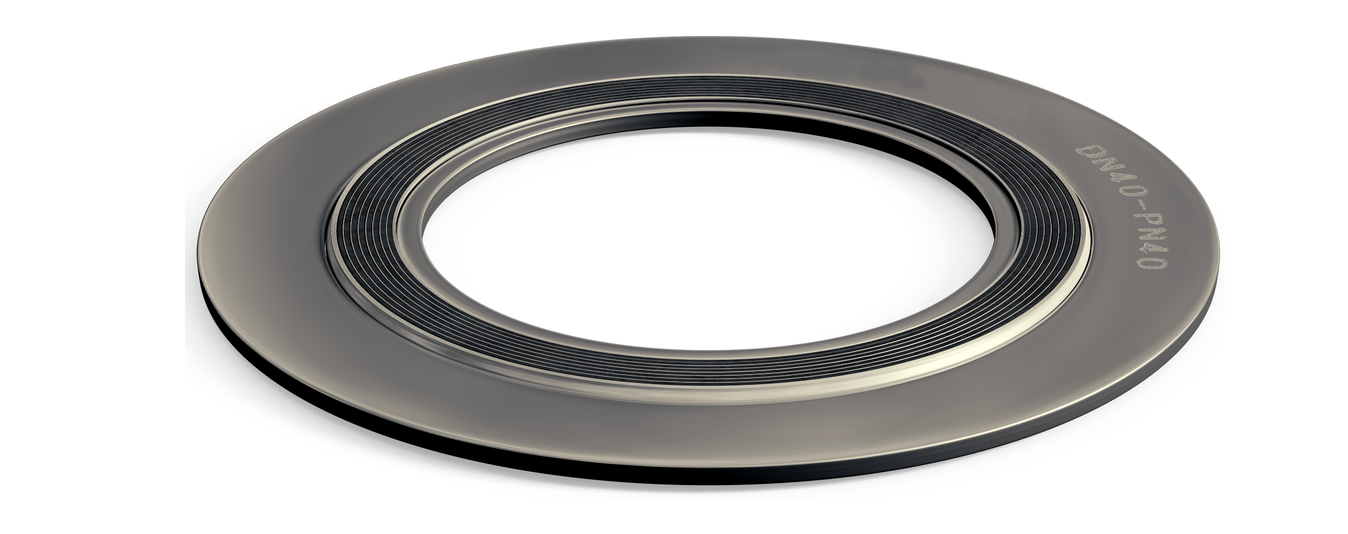

Спирально-навитые прокладки AISI 316 ANSI  ASME B 16.20
На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204


Линейные заготовки

Линейные заготовки (LINE BLANKS) производят в размерах от 1/2" (DN 15) до 24" (DN 600) для установки между фланцами классов давления 150, 300, 600, 900, 1500 и 2500 по стандарту ASME B16.5.
Заготовка восьмерка (Figure-8 Blank, Spectacle Blind) представляет собой фиксирующую прижимную пластину с одним сплошным концом и вторым открытым концом, соединенным с перемычкой или с соединительной планкой.
Лопатка-заготовка (Paddle Blank) состоит из сплошного конца заготовки. Она снабжена простой радиальной рукояткой. Как правило, используется вместе с прокладочным кольцом больших размеров.
Кольцевая заготовка (Paddle Spacer) имеет открытый конец заготовки. Она имеет простую радиальную рукоятку. Как правило, используется в сочетании с заготовкой-лопаткой.
Типы уплотнительних поверхностей: RAISED FACE JOINT BLANKS, FEMALE RING-JOINT BLANKS и MALE RING-JOINT BLANKS.


Материал:

  • Согласно ASME B16.5.


Геометрия:

  • ASME / ANSI B 16.48 "Стальные заглушки для трубопроводов"


ТИПОразмер:

  • Диаметр: 1/2”~24” (15 мм ~ 600 мм)
  • Давление: Class 150 ~ 2500

Заготовка восьмерка Figure-8 Blank 304L ANSI ASME B 16.48

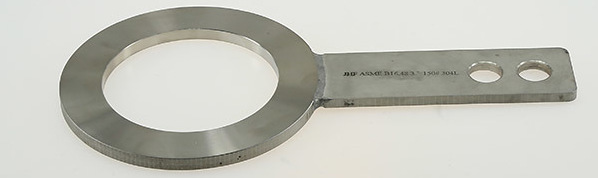

Кольцевая заготовка Paddle Spacer 304L ANSI ASME B 16.48
На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204


Чертёжные гибы труб

ТПК Московия изготавливает по чертежам заказчика гибы трубопроводов из различных марок сталей. Диаметр 1/2”~24" (DN15 ~ DN 600) с различными толщинами стенок. Угол гиба: 180°, 90°, 60°, 45°, 30°. Радиус гиба от R=DN до R=40DN.


Материал:

  • Гибы из углеродистой стали: ASTM A234 - WPB; ASTM A420 WPL6
  • Гибы из легированной стали: ASTM A234 - WP12, WP11, WP5, WP9, WP91; Cr5Mo; 12Cr1MoV; 15CrMo; 15ХМ; 15X5M и т.д.
  • Гибы из нержавеющей стали: ASTM A403 - 304L, 316L, 321, 347


Геометрия:

  • ASME / ANSI B16.9 "Фитинги заводского изготовления, приварные встык"
  • ASME / ANSI B16.25 "Концы под приварку встык"
  • ASME / ANSI B31.1 "Энергетические трубопроводы"
  • ASME / ANSI B31.3 "Технологические трубопроводы"


ТИПОразмер:

  • Диаметр: 1/2”~24" (DN15 ~ DN 600)
  • Толщина стенки SCH: STD, S40, XS, S80, S120, S160, XXS

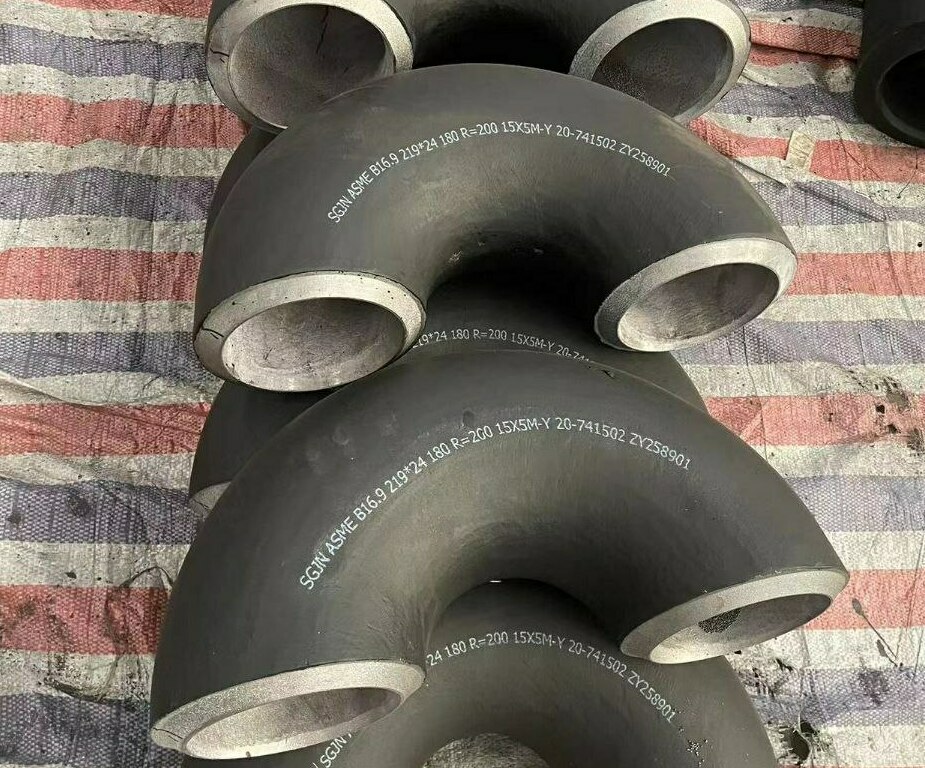

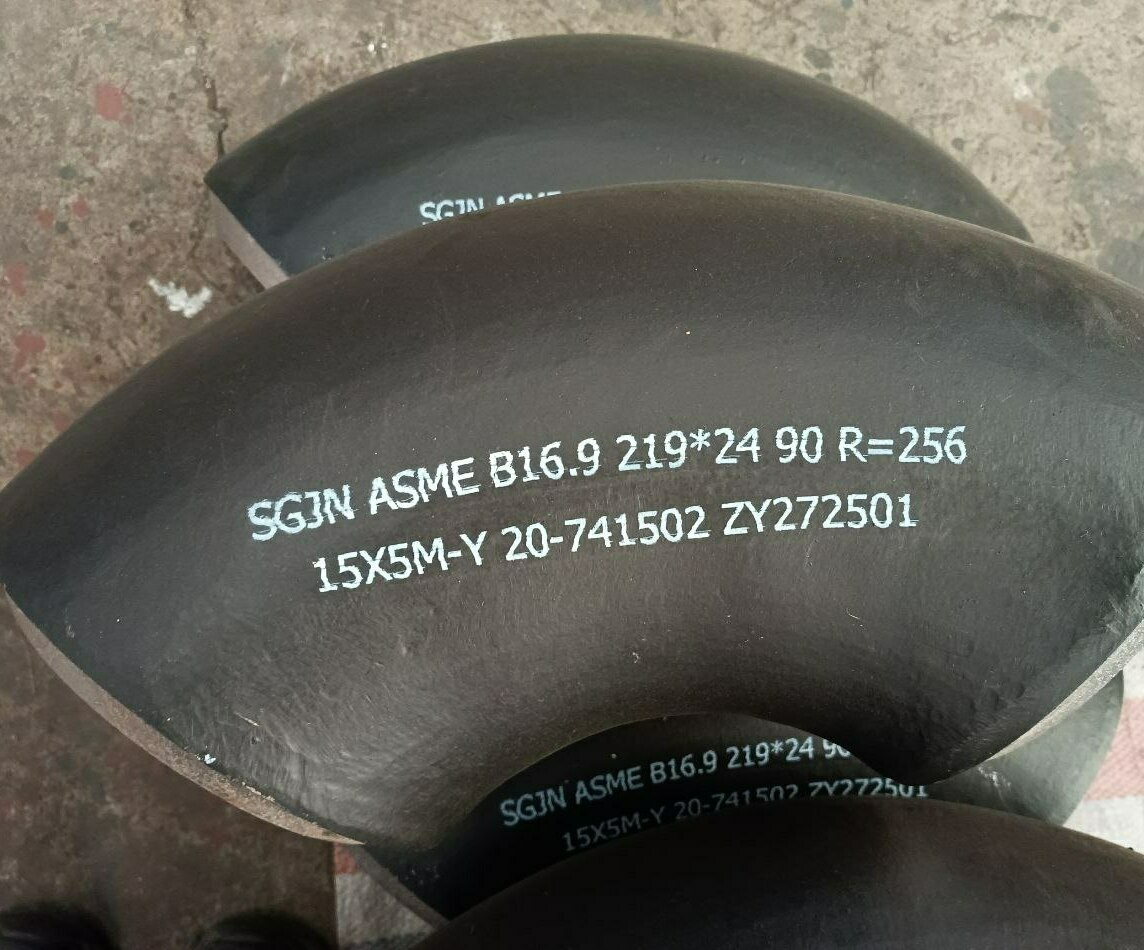

Гибы чертёжные легированной стали

Гибы чертёжные легированной стали
На поставляемый заказ оформляется Сертификат заводских испытаний En 10204 тип 3.1


Секторные отводы

Очень важная составляющая сложного трубопровода, которая позволяет изменить направление движения потока. Применяется во многих видах промышленности и используется в трубопроводных системах, транспортирующих жидкие и газообразные вещества. Предлагаем Вам следующие варианты:


Материал:

  • Легированная сталь: ASTM A234 - WP11, WP22, WP5, WP9, WP91; Cr5Mo; 12Cr1MoV; 15CrMo; 15ХМ; 12Cr2Mo1; 15X5M и т.д.
  • Аустенитная нержавеющая сталь: ASTM A403 WP304, WP304L, WP310, WP316, WP316L, WP321 и т.д.


Геометрия:

  • ASME / ANSI B31.1 "Энергетические трубопроводы"
  • ASME / ANSI B31.3 "Технологические трубопроводы"


ТИПОразмер:

  • Диаметр: 4"~78" (DN150~DN1900)
  • Толщина стенки SCH: 5S~XXXS

Секторный отвод ANSI
Контроль качества: ВИК, Химический компонентный анализ, Механические свойства (предельная прочность на растяжение, на разрыв, на удлинение), Технические свойства (испытание на сплющивание, на изгиб, на удар), Твердость, Гидравлическое испытание, Испытания по определению относительного сужения и минимального значения ударной вязкости при отрицательных температурах, МКК по ASTM A-262 Practice Е.
На поставляемый заказ оформляется Сертификат заводских испытаний En 10204 тип 3.1
ОБЪЕМ КОНТРОЛЯ КАЧЕСТВА ФИТИНГОВ

  • Термическая обработка: Закалка на твердый раствор - 100% для нержавеющих сталей аустенитного класса; Высокий отпуск для снятия напряжений - 100% углеродистых сталей; Термообработка сварных швов - 100% сварных фитингов; Термообработка, обеспечивающая заданный уровень механических свойств и остаточных напряжений - 100%.

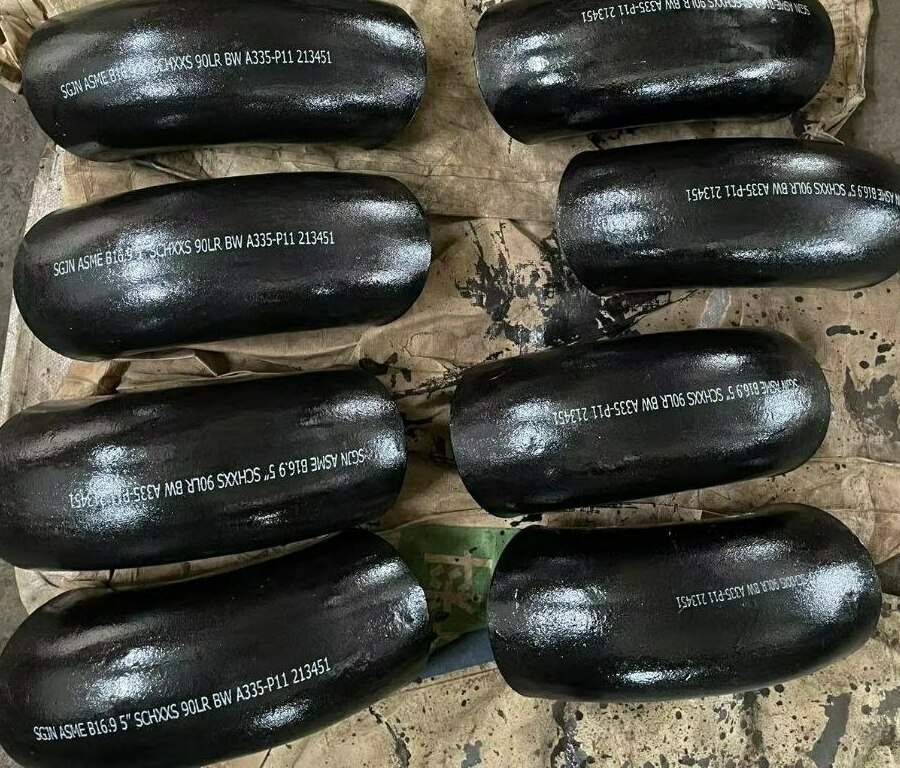

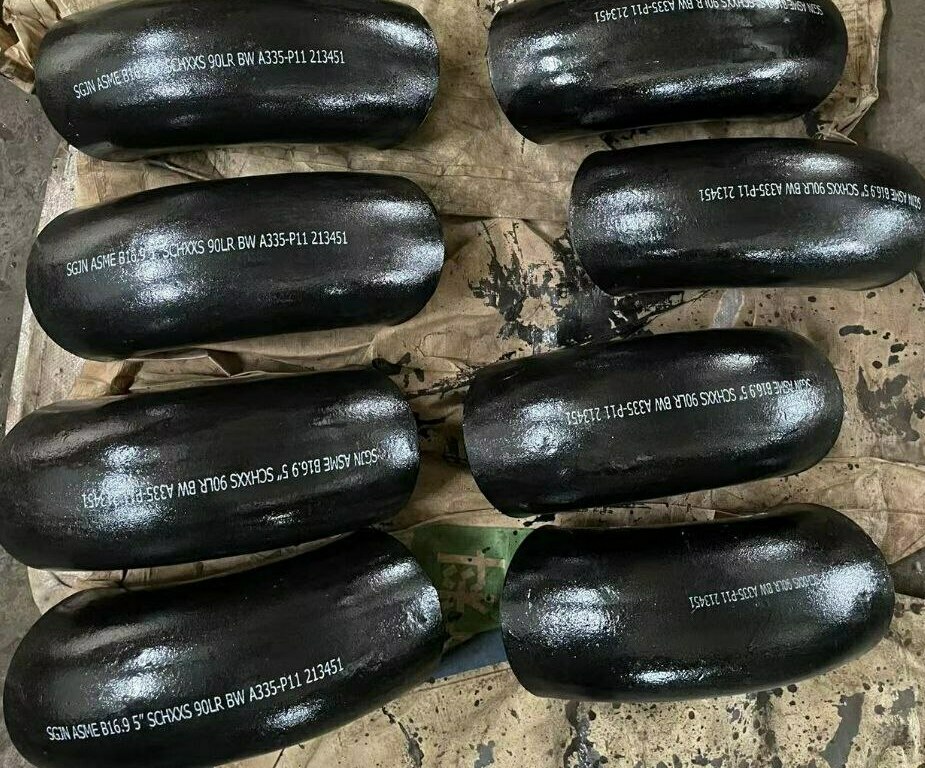

  • Проверка маркировки - 100%.

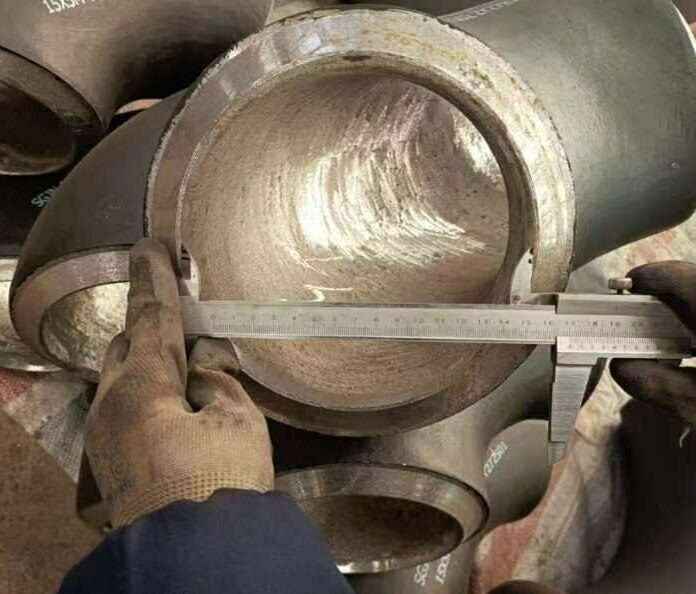

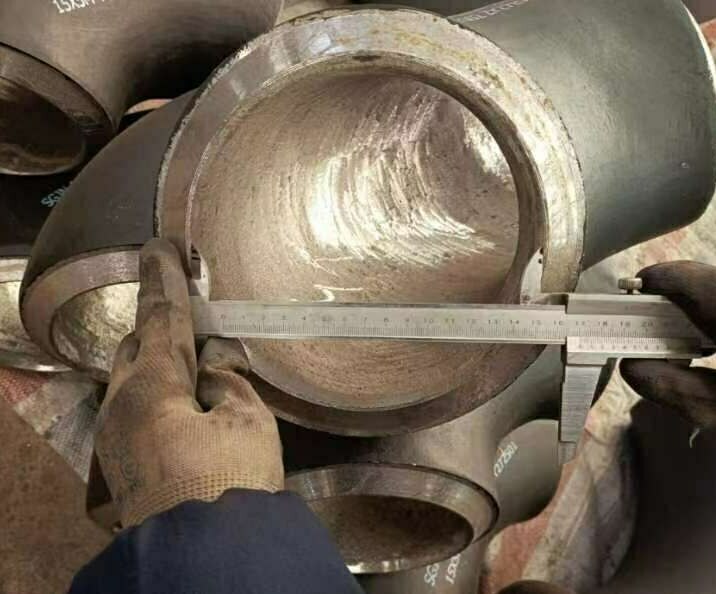

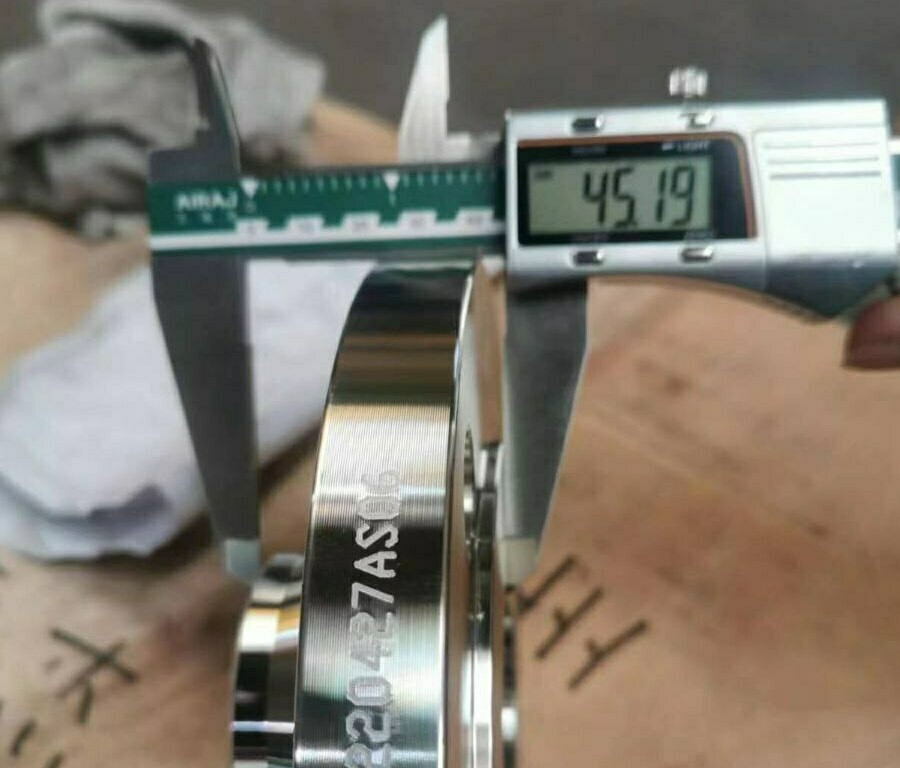

  • Проверка наружного диаметра и толщины стенки - 100%.

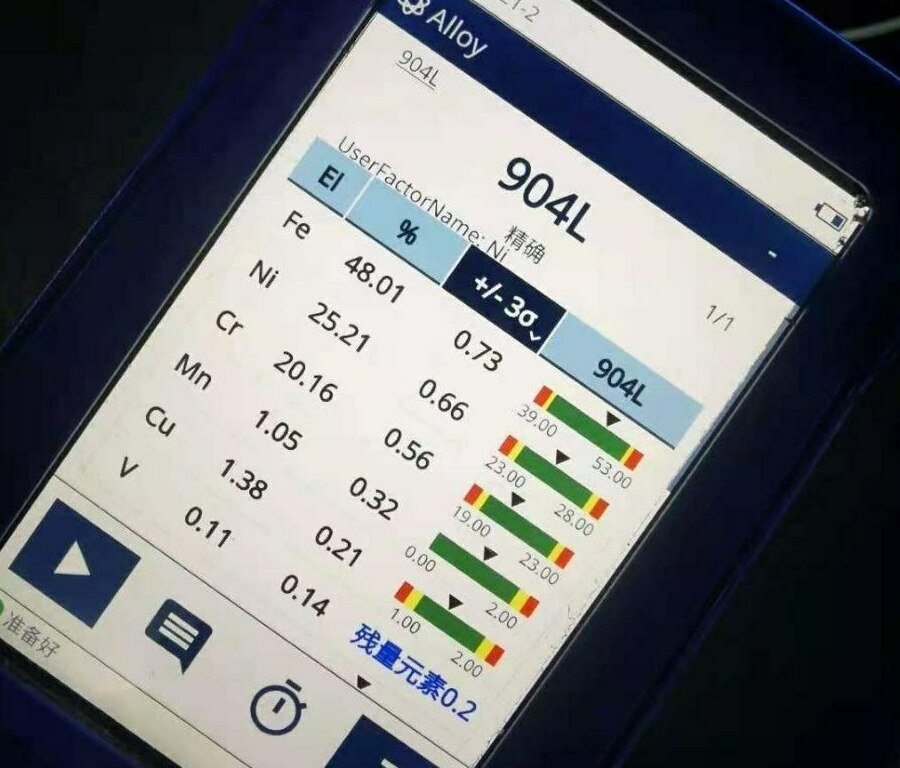

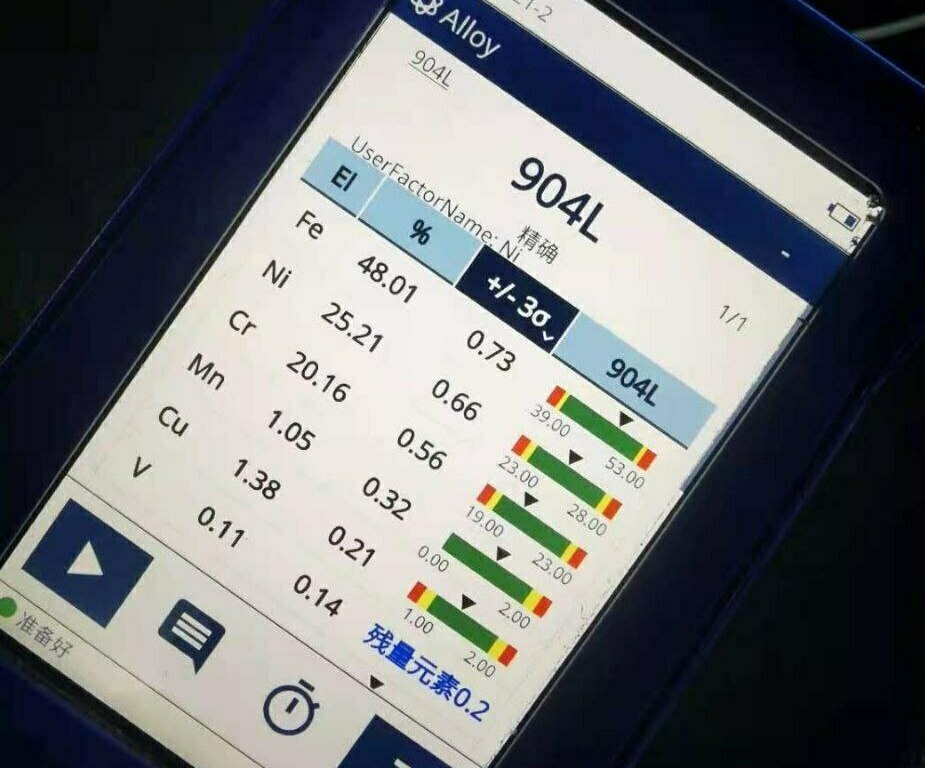

  • Проверка химического состава - 100%.
  • Механические свойства металла: Температура испытаний механических свойств - 2 фитинга от партии; Предел прочности на разрыв, МПа - 2 фитинга от партии; Предел текучести, МПа - 2 фитинга от партии; Относительное удлинение, % - 2 фитинга от партии; Относительное сужение, % - 2 фитинга от партии.
  • Испытания сварных швов (радиография или другой равноценный способ) - 100% сварных фитингов.
  • Ультразвуковая дефектоскопия - 100% заготовок.
  • Испытания на ударную вязкость на 3-х образцах (для сварных фитингов замеры ударной вязкости должны выполняться в 3-х зонах - основной металл, сварной шов, зона термического влияния) - 2 фитинга от партии.
  • Замер твердости (для сварных фитингов замеры твердости должны выполняться всегда в 3-х зонах: основной металл, сварной шов, зона термического влияния. Величина твердости контролируется по нормативно-технической документации изготовителя) - 2 фитинга от партии.
  • Измерение ультразвуковым методом толщины стенки в месте гиба (для отводов) - 100%.
  • Контроль сплошности металла в месте гиба (для отводов) - 100%.
  • Магнитопорошковый или капиллярный контроль - 100%.
  • Испытания на межкристаллитную коррозию МКК - 2 фитинга от партии.

ОБЪЕМ КОНТРОЛЯ КАЧЕСТВА ПОКОВОК

  • Термическая обработка: Закалка на твердый раствор - 100% для нержавеющих сталей аустенитного класса; Высокий отпуск для снятия напряжений - 100% углеродистых сталей; Термообработка, обеспечивающая заданный уровень механических свойств и остаточных напряжений - 100%.
  • Проверка маркировки - 100%.

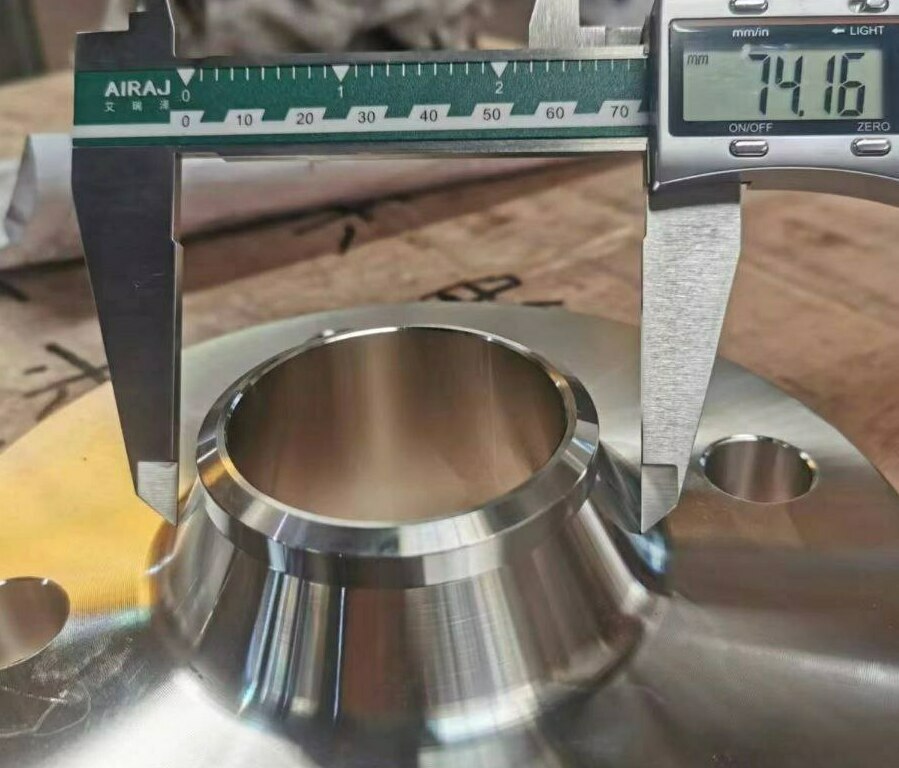

  • Проверка размеров - 100%.
  • Проверка химического состава - 100%.
  • Механические свойства металла: Температура испытаний механических свойств - 2 поковки от партии; Предел прочности на разрыв, МПа - 2 поковки от партии; Предел текучести, МПа - 2 поковки от партии; Относительное удлинение, % - 2 поковки от партии; Относительное сужение, % - 2 поковки от партии.
  • Ультразвуковой контроль - каждая поковка диаметром 32 мм и более.
  • Магнитопорошковый контроль или капиллярный контроль: выборочно, в местах, где внешним осмотром трудно определить дефекты, а также в местах исправления дефектов.
  • Испытания на ударную вязкость на 3-х образцах - 2 поковки от партии.
  • Испытания твердости. Величина твердости контролируется по нормативно-технической документации изготовителя - 100%.
  • Испытания на межкристаллитную коррозию МКК - 2 поковки от партии.

На всю поставляемую продукцию оформляется Инспекционный сертификат 3.1 EN10204
