Фланцы, заглушки и фланцевые фитинги
Компания ООО «ТПК Московия» поставляет промышленные фланцы, заглушки и фланцевые соединительные элементы
для комплектации трубопроводных систем.
В ассортименте — продукция по стандартам ASME B16.5, ASME B16.47
и ASME B16.48.
Подбираем изделия с учетом типоразмера, материала, рабочего давления,
требований проекта. Поставляем продукцию по Москве
и в регионы России.
Свяжитесь с менеджером и получите предложение
Основные виды фланцев и заглушек
ФЛАНЦЫ
ЗАГЛУШКИ
Фланцы
Фланцы в трубопроводных системах устанавливают для облегчения технического обслуживания и контроля, а также в силу конструктивных или технологических особенностей системы.
Фланцы классов 150 – 1500 с размерами до 24" (DN 600) и фланцы класса 2500 размерами до 12" (DN 300) должны соответствовать стандарту ASME B16.5.
Фланцы размером 26" (DN 700) и более должны соответствовать стандарту ASME B16.47.

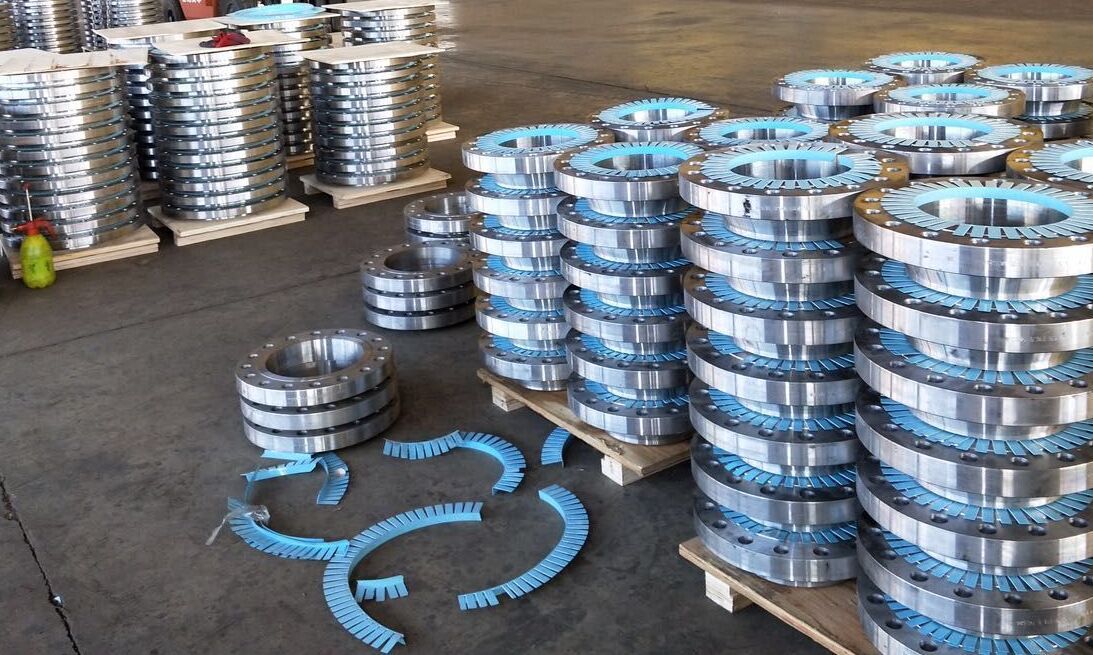

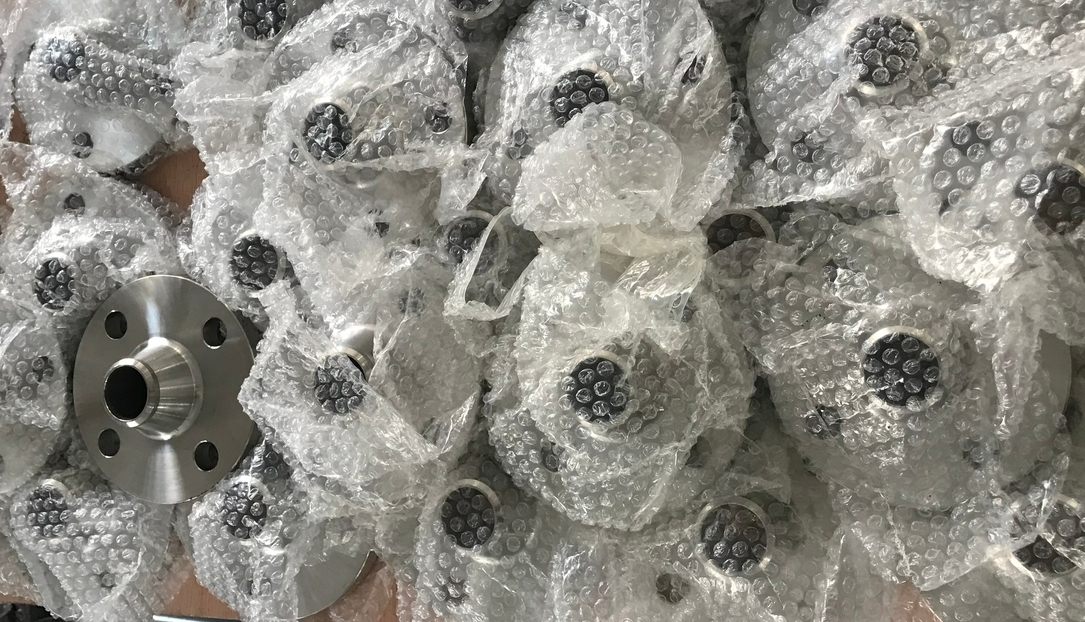

Основные типы поставляемых фланцев: Плоский приварной фланец (SO FLANGE), Воротниковый фланец (WN FLANGE), Раструбный фланец (SW FLANGE), Резьбовой фланец (ST FLANGE), Свободный фланец (LJ FLANGE), Заглушка фланцевая (BL FLANGE).
Основные типы поверхностей фланцев: Уплотнительная поверхность с соединительным выступом (Raised Face Flange - RF), Гладкая уплотнительная поверхность (Flat Face Flange - FF), Уплотнительная поверхность с впадиной под прокладку овального сечения (Ring Type Joint - RTJ), Выступ (Male Flange - SM, LM), Впадина (Female Flange - SF, LF), Шип (Tongue Flange - ST, LT), Паз (Groove Flange - SG, LG).
Перед тем, как купить фланцы, нужно обратить внимание на такие параметры, как тип фланца, диаметр, давление, а также марку стали и тип уплотнительной поверхности.
Материал:
- Фланцы из поковок: ASTM A-105; ASTM A-181 - Gr60, Gr70; ASTM A-350 Gr LF2; ASTM A-182 - Gr F1, F11, Gr F22, Gr F21, Gr F5, Gr F7, Gr F9, F304, F304L, F316, F316L, F316Ti, F321, F347; ASTM B-564 Alloy 800H; ASTM B-247 6061-T6
- Фланцы из отливок: ASTM A-352 Gr LCB; ASTM A-217 - Gr WC1, Gr WC6, Gr WC9, Gr C12; ASTM A-351 - Gr CF8, Gr CF3M
Геометрия:
- ASME B16.5 "Фланцы и фланцевые фитинги: NPS 1/2 – NPS 24 – метрические /дюймы"
- ASME B16.47 "Стальные фланцы большого диаметра: номинальный размер трубы NPS 26 – NPS 60"
ТИПОразмер:
- Диаметр: 1/2”~60” (15 мм ~ 1500 мм)
- Давление: Class 150 ~ 2500
- Тип фланца: SO; WN; SW; ST; LJ; BL
- Тип поверхности: RF, FF, RTJ, SM, LM, SF, LF, ST, LT, SG, LG
На всю поставляемую продукцию оформляется инспекционный сертификат 3.1 EN 10204
Линейные заготовки
Линейные заготовки (LINE BLANKS) производят в размерах от 1/2" (DN 15) до 24" (DN 600)
для установки между фланцами классов давления 150, 300, 600, 900, 1500 и 2500 по стандарту ASME B16.5.

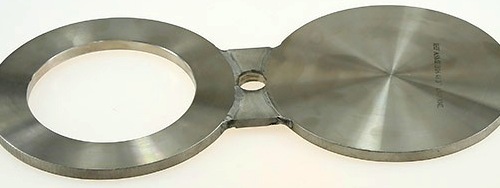

Заготовка восьмерка (Figure-8 Blank, Spectacle Blind) представляет собой фиксирующую прижимную пластину с одним сплошным концом и вторым открытым концом, соединенным с перемычкой
или с соединительной планкой.
Лопатка-заготовка (Paddle Blank) состоит из сплошного конца заготовки. Она снабжена простой радиальной рукояткой. Как правило, используется вместе с прокладочным кольцом больших размеров.

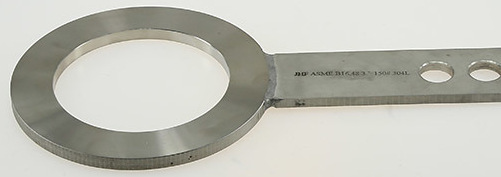

Кольцевая заготовка (Paddle Spacer) имеет открытый конец заготовки.
Она имеет простую радиальную рукоятку. Как правило, используется в сочетании с заготовкой-лопаткой.
Типы уплотнительних поверхностей: RAISED FACE JOINT BLANKS, FEMALE RING-JOINT BLANKS
и MALE RING-JOINT BLANKS.
Материал:
- Согласно ASME B16.5.
Геометрия:
- ASME B16.48 "Стальные заглушки для трубопроводов"
ТИПОразмер:
- Диаметр: 1/2”~24” (15 мм ~ 600 мм)
- Давление: Class 150 ~ 2500
На всю поставляемую продукцию оформляется инспекционный сертификат 3.1 EN 10204
Объем контроля качества поковок
| Параметр контроля | Объем контроля и условия |
| Термическая обработка | 100%. Режим зависит от материала. |
| Проверка маркировки | 100% |
| Проверка размеров | 100% |
| Проверка химического состава | 100% |
| Механические свойства металла | 2 поковки от партии |
| Испытания на ударную вязкость | 2 поковки от партии, испытание на 3 образцах |
| Ультразвуковой контроль | Каждая поковка диаметром 32 мм и более |
| Магнитопорошковый или капиллярный контроль | Выборочно |
| Испытания на твердость | 100%. Значения контролируются по нормативно-технической документации изготовителя. |
| Испытания на межкристаллитную коррозию (МКК) | 2 поковки от партии |
На всю поставляемую продукцию оформляется инспекционный сертификат 3.1 EN 10204
